Verbrennungsluft-Zuführung für Festbrennstoff-Feuerstätten
Problemmatik
Feuerstätten für feste Brennstoffe wie Kamin- und Kachelöfen
bedürfen bei der heutigen nach ENEV geforderten dichten Bauweise
von Häusern einer separaten Verbrennungsluftzuführung. In diesen
dichten Gebäuden ist ein einwandfreier Betrieb dieser Feuerstätten
nicht mehr gewährleistet.
Eine Gefährdung des Betreibers kann nicht mehr ausgeschlossen werden,
da der erforderliche Mindestdruck von 4 Pa bei Betrieb einer Feuerstätte
ohne separate Verbrennungsluftzufuhr von außen unterschritten werden
würde. Rauchgase können über Undichtigkeiten in den Aufstellraum
austreten. Je nach Intensität und Dauer kann dies zu einer Kohlenmonoxidvergiftung
führen.
|

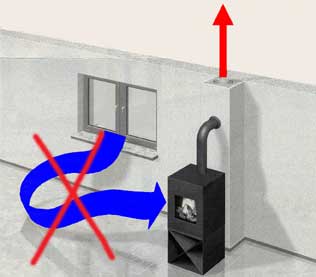

Der Feuerstätte kann aufgrund der dichten Bauweise
nicht ausreichend Verbrennungsluft zugeführt werden.
|
|
|
Lösung
Verwendung von Luft-Abgas-Schornsteinen bei Errichtung von Festbrennstoff-Feuerstätten.
Luft-Abgas-Schornsteine sind Schornsteine, welche die Abgase der Feuerstätte
abführen und gleichzeitig die Verbrennungsluft von der Mündung
heranführen.
Man unterscheidet zur Zeit am Markt zwischen zwei verschiedenen Varianten,
dem konzentrischen System und dem nebeneinander angeordneten Schachtsystem.
Beide erfüllen den gleichen Zweck:
- die dichte Gebäudehülle nach ENEV wird gewährleistet,
- keine Wärmebrücken durch Zuluftkanäle im Bodenbereich,
- kein aufwendiger Schutz vor Ungeziefer,
- geringe Mehrkosten
|

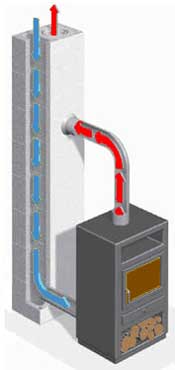

Nebeneinander angeordenetes Schachtsystem
- Heranführung der Verbrennunsluft über separaten Schacht von der Mündung
|
|
|
|
Konzentzrisches Schachtsystem
- Heranführung der Verbrennungsluft über einen Ringspalt von der Mündung
|
|
